先來談一下ARM的發展史：1978年12月5日，物理學家Hermann Hauser和工程師Chris Curry，在英國劍橋創辦了CPU公司(Cambridge Processing Unit)，主要業務是為當地市場供應電子設備。1979年，CPU公司改名為Acorn計算機公司。

80年代中期，Acorn的一個小團隊要為他們的下一代計算機挑選合適的處理器，根據他們提供的技術需求，在當時的市場上無法找到合適的處理器，于是Acorn決定自己設計一個處理器。一個小團隊僅僅用了18個月就完成了從設計到實現的全過程，這是一臺RISC指令集的計算機，叫做Acorn RISC Machine(簡稱ARM)。后來Acorn公司沒落了，而處理器設計部門被分了出來，組成了一家新公司。

ARM公司主要設計ARM系列AISC處理器內核，它不生產芯片，只提供IP核。先以一個例子解釋一下架構、核、處理器和芯片：S3C2440，這是一款SoC芯片，注意，它不是cpu，2440和我們熟知的51單片機有點類似，都屬于嵌入式，嵌入式的發展到目前經歷了三個階段，分別是SCM、MCU、SoC。51屬于SCM或MCU，而2440就屬于SoC了，先來看看51單片機的內部結構

其內部結構可以簡單的分成兩部分：cpu和外設。再來看2440的：

中間的那個arm920t就是它的處理器，處理器和核在我看來在這里是一個概念，只不過一個是硬概念，一個是軟概念。這里的920t就既是處理器又是核。而三星做的就是除了這個cpu外其他的東西。

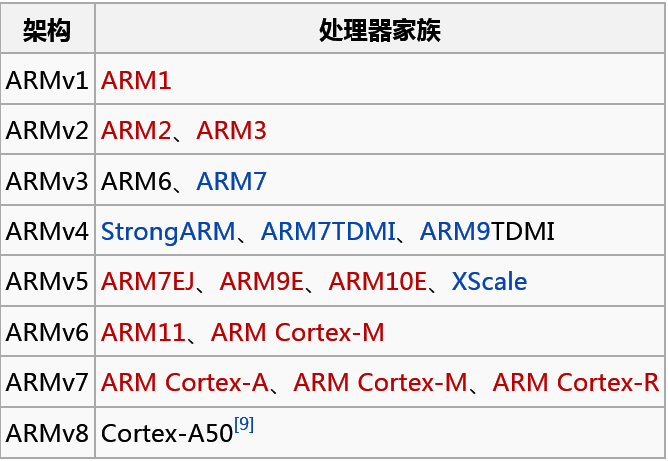

那架構呢?再來看一張圖。

其中左側的就是架構，右側的是處理器，也可以叫核。arm首個最成功的cpu是ARM7TDMI，是基于ARMv4的。ARM架構包含了下述RISC特性：

讀取/儲存 架構

不支援地址不對齊內存存取(ARMv6內核現已支援)

正交指令集(任意存取指令可以任意的尋址方式存取數據Orthogonal instruction set)

大量的16 × 32-bit 寄存器陣列(register file)

固定的32 bits 操作碼(opcode)長度，降低編碼數量所產生的耗費，減輕解碼和流水線化的負擔。

大多均為一個CPU周期執行。

不同版本的架構會有所調整。

和三星相同的其他和arm合作的各大廠商通常會把它的CPU和各類外圍IP都放到一起，然后自己拿著圖紙去流片，生產出來的也是一個正方形，下面有很多引腳，這個東西不僅包含了CPU，還包含了其他的控制器，這個東西就叫做SOC(system on chip)。從英文來看，所謂的四核SOC什么的，本意就不是單指CPU，而是四核系統。

所以目前各大廠商所做的事情，就是買來ARM的授權，得到ARM處理器的源代碼，而后自己搞一些外圍IP(或者買或者自己設計)，組成一個SOC后，去流片。不同的SOC，架構不同(就是CPU如何和IP聯系起來，有的以總線為核心，有的以DDR為核心)，所以，海思是擁有自主產權的SOC架構。可是，無論任何廠商，再怎么折騰，都沒有怎么動過CPU，ARM核心就好好的呆在那里，那就是中央處理器。

目前ARM的產品天梯：

ARM命名規則：

第一個數字：系列名稱：eg.ARM7、ARM9

第二個數字：Memory system

2：帶有MMU

4：帶有MPU

6：無MMU與MPU

第三個數字：Memory size

0：標準Cache(4-128k)

2：減小的Cache

6：可變的Cache

第四個字符：T：表示支持Thumb指令集

D：表示支持片上調試(Debug)

M：表示內嵌硬件乘法器(Multiplier)

I ：支持片上斷點和調試點

E：表示支持增強型DSP功能

J ：表示支持Jazelle技術，即Java加速器

S：表示全合成式
