今天我要給大家介紹的，是天線。

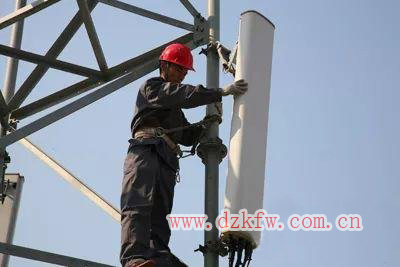

嗯，就是這個東東：

天線，是我們生活中很常見的一種通訊設備。但是，大部分人其實對它并不了解，可能只知道它是收發信號的。

所以，小編用一個禮拜的時間，憋了一個大招，碼出了這篇文章——

本文面向零基礎讀者，專業或非專業人士，皆可閱讀，絕對通俗易懂，干貨滿滿。

廢話不多說，直入正題！

話說，自從1894年老毛子科學家波波夫成功發明了天線之后，這玩意迄今已有124年的歷史（數了3遍，應該沒錯

）。

波波夫和他的發明

在這漫長的歷史長河之中，它對人類社會發展和進步做出了卓絕的貢獻。

二戰中屢立奇功的英國雷達天線

如今，不管是老百姓日常工作生活，還是科學家進行科研探索，都離不開天線君的默默奉獻。

天線究竟是一根什么樣的“線”，為什么會如此徹底地改變我們的生活？

其實，天線之所以牛逼，就是因為電磁波牛逼。

電磁波之所以牛逼，一個主要原因就是，它是唯一能夠不依賴任何介質進行傳播的“神秘力量”。即使在真空中，它也能來去自如，而且轉瞬即至。

電磁波效果圖

電磁波傳播示意圖

想要充分利用這股“神秘力量”，你就需要天線。

在無線電設備中，天線就是用來輻射和接收無線電波的裝置。

天線的英文名：Antenna（也有觸須、直覺之意）

再通俗點，天線就是一個“轉換器”——把傳輸線上傳播的導行波，變換成在自由空間中傳播的電磁波，或者進行相反的變換。

天線的作用

什么叫導行波？

簡單來說，導行波就是一種電線上的電磁波。

天線是怎么實現導行波和空間波之間轉換的呢？

看下圖：

中學物理學過，兩根平行導線，有交變電流時，就會形成電磁波輻射。

兩根導線很近時，輻射很微弱（導線電流方向相反，產生的感應電動勢幾乎抵消）。

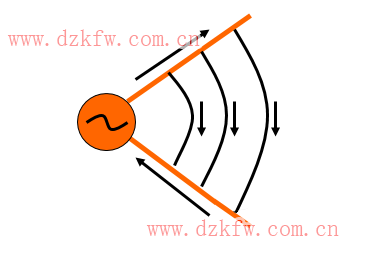

兩根導線張開，輻射就會增強（導線電流方向相同，產生的感應電動勢方向相同）。

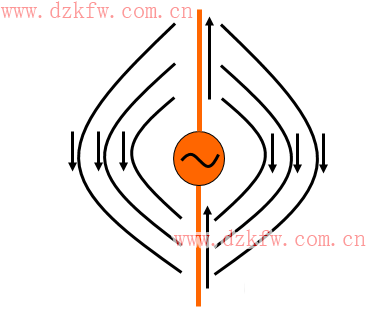

當導線的長度增大到波長的1/4時，就能形成較為的輻射效果！

有了電場，就有了磁場，有了磁場，就有了電場，如此循環，就有了電磁場和電磁波。。。

電生磁，磁生電

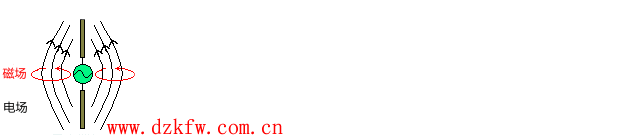

再來個動圖，大家感受一下這個優美的過程：

導線電流方向的變化，產生了變化的電場

產生電場的這兩根直導線，就叫做振子。

通常兩臂長度相同，所以叫對稱振子。

長度像下面這樣的，叫半波對稱振子。

半波對稱振子

把導線兩頭連起來，就變成了半波對稱折合振子。

半波對稱折合振子

有點像刷墻的油漆刷子。

對稱振子是迄今最為經典，使用最為廣泛的天線。

理論還是有點枯燥啊，趕緊的，我們來結合一下實物。

真實世界中的振子，是個什么樣？

Duang！就是這樣——

就是這么個金屬片。。。半波對稱振子（非折合）

好吧，其實上面這個只是振子的一個傳統形態，它還有N種變（身）態：

造型怪異的振子

懵逼了吧？如果說振子就是天線，那這哪里是天線嘛？我們現實生活中看到的天線不是這個鳥樣��？

放心！作為一個百年一遇的良心公眾號，鮮棗課堂騙天騙地都不敢騙各位粉絲爸爸！

確切地說，振子不是一個完整的天線。振子是天線的核心部件，形態會隨天線的形態變化而變化。

而天線的形態，實在是太TM多了。。。多了。。。了。。。

總而言之，成百上千。。。

雖然天線的形態千奇百怪，但是根據相似度，也可以進行大致歸類。

按波長分：中波天線、短波天線、超短波天線、微波天線...

按性能分：高增益天線、中增益天線...

按指向分：全向天線、定向天線、扇區天線...

按用途分：基站天線、電視天線、雷達天線、電臺天線...

按結構分：線天線、面天線...

按系統類型分：單元天線、天線陣...

……

如果按照外型來分，常見的幾種，如下圖：

鞭狀天線

拋物面天線

八木天線

PS：八木天線并不是八根木頭，雖然我數學不好，但是八我還是數得來的。之所以叫八木，是因為它是二十世紀20年代日本人八木秀次和宇田太郞發明的，叫“八木宇田天線”，簡稱“八木天線”（可憐的宇田）。

我們通信汪最關心的，當然是——通信基站天線！

基站天線，是基站天饋系統的組成部分，也是移動通信系統的重要組成部分。

基站天線一般分為室內天線和室外天線。

室內天線通常包括全向吸頂天線和定向壁掛天線等。

我們重點說說室外的。

室外基站天線也分為全向的和定向的。定向天線再細分為定向單極化天線和定向雙極化天線。

什么是極化？別急，我們待會再說。我們先說說全向和定向。

其實顧名思義，全向天線就是向四周發射和接收信號的，而定向天線，是向指定方向。

室外全向天線，是這樣的：

就是一根棒子，有粗的，也有細的。

它里面的振子，是這樣的：

相比全向天線，現實工作生活中，定向天線使用最為廣泛。

它大部分時候看上去就是一個板子，所以叫板狀天線。

板狀天線，主要由以下部分組成：

輻射單元（振子）

反射板（底板）

功率分配網絡（饋電網絡）

封裝防護（天線罩）

之前我們看到那些奇怪形狀的振子，其實都是基站天線的振子。

大家注意到?jīng)]，這些振子的角度，有一定的規律：要么是“＋”，要么是“&TImes;”。

嗯，這就是前面我們提到的“極化”。

無線電波在空間傳播時，其電場方向是按一定的規律而變化的，這種現象稱為無線電波的極化。

如果電波的電場方向垂直于地面，我們稱它為垂直極化波。同理，平行于地面，就是水平極化波。另外，還有±45°的極化。

不僅如此，電場的方向還可以是螺旋旋轉的，叫橢圓極化波。

雙極化，就是2個天線振子在一個單元內，形成兩個獨立波。

采用雙極化天線，可以在小區覆蓋時減少天線的數量，降低天線架設的條件要求，進而減少投資，還能保證覆蓋效果�？傊�，就是好處多多。

密集恐懼癥又犯了。。。

我們繼續前面全向和定向天線的話題。

為什么定向天線可以控制信號的輻射方向呢？

我們先來看個圖：

這種圖，叫做天線方向圖。

因為空間是三維立體的，所以這種從上往下的俯視，以及從前往后的正視，會更加清晰直觀地觀察到天線輻射強度的分布。

上圖也是一對半波對稱振子產生的天線方向圖，有點像個平放的輪胎。

話說，天線的諸多特性中，一個很重要的能力，就是輻射距離。

怎樣才能讓這個天線的輻射距離更遠呢？

答案就是——

拍它。。。

這下輻射距離不就遠了嘛。。。

問題是，輻射這玩意，看不見抓不著，你想拍它，也拍不著啊。

在天線理論里，如果你想拍這一巴掌，正確的做法是——增加振子。

振子越多，輪胎越扁。。。

這個造型有點像那啥啊。。。呵呵

好了，輪胎被拍成了餅，信號距離是遠了，而且，它是向周圍360°發散的，是個全向天線。這種天線，放在荒郊野外，是極好的。但是，在城市里，這種天線就很難玩得轉了。

城市里，人群密集，建筑林立，通常需要使用定向天線，對指定范圍進行信號覆蓋。

城區基本上都是定向天線

于是乎，我們就需要對全向天線進行“改造”。

首先，我們要想辦法把其中一側“擠一擠”：

怎么擠呢？我們加上反射板，擋在一側。然后，配合多個振子，進行“聚焦”。

最后，我們得到的輻射形狀，是這樣的：

圖中，輻射強度最大的瓣稱為主瓣，其余的瓣稱為副瓣或旁瓣，屁股上還會有一點尾巴，叫后瓣。

呃，這個造型，有點像。。。茄子？

對于這個“茄子”，你可以想一想，怎樣才能最大化利用它進行信號覆蓋呢？

抱著它站在馬路上，肯定是不行的，障礙物太多。

站得高，看得遠，我們肯定要往高處走啊。

到了高處，怎么才能往下照呢？聰明如我的你，一定想到了，很簡單啊，天線本體往下傾斜不就OK啦？

是的，在安裝時，直接傾斜天線，是一個辦法，我們稱之為“機械下傾”。

現在的天線，安裝時都具備這個能力，一個機械臂，搞定。

但是，機械下傾也存在一個問題——

采用機械下傾時，天線垂直分量和水平分量的幅值是不變的，所以天線方向圖嚴重變形 。

這肯定不行啊，影響了信號覆蓋。于是，我們采用了另外一種辦法，就是電調下傾，簡稱電下傾。

簡而言之，電下傾就是保持天線本體的物理角度不變，通過調整天線的振子相位，改變場強強度。

來個動圖，就看明白了：

相比于機械下傾，電下傾的天線方向圖變化不大，下傾度數更大，而且，前瓣和后瓣都朝下。

當然啦，在實際使用中，經常會機械下傾和電調下傾配合使用。

下傾之后，就變成了這樣——

在這種情況下，天線的主要輻射范圍，得到了較充分的利用。

但是，還是有問題存在的：

1 主瓣和下旁瓣之間，有一個下部零深，會造成這個位置的信號盲區。通常，我們稱之為“燈下黑”。

2 上旁瓣的角度較高，影響距離較遠，很容易造成越區干擾，也就是說，信號會影響到別的小區。

所以，我們必須努力填補“下部零深”的空缺，壓制“上旁瓣”的強度。

具體的辦法，就是調節旁瓣的電平，采用波束賦形等手段，里面的技術細節就有點復雜了。大家感興趣的話，可以自行搜索相關資料。

這里面的學問，真的很深，所以，無數的天線專家都在鉆研這方面的課題，不斷地研發、測試。

上圖為天線測試暗室

一款優秀的天線，離不開良好的工藝，可靠的材料，還有不斷的測試。

好啦，文章寫到這里，就該結束啦！能看到這里的，絕對都是真愛�。�

實際上，天線的知識還有很多，遠不止本文所述。限于篇幅，今天還是先到這里吧。

總之，天線確實是一門精深的學問，遠比大家想象得復雜。而且，目前也處于高速發展的階段，還有很大的潛力可以挖掘。

尤其是即將到來的5G，天線技術革新是其中的重中之重，各大設備廠家一定會在5G天線上全力以赴，做足文章。

到時候會有什么樣的天線黑科技出現？讓我們拭目以待吧！
